- QK1235

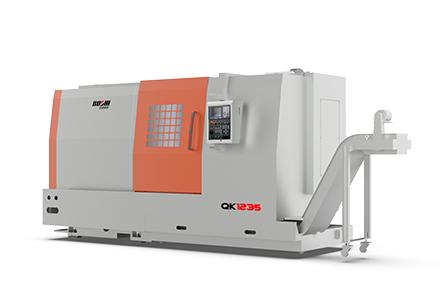

QK1235數控管螺紋車床,采用60°斜床身,X、Z向配置大規格滾柱線規的結構,整機的強度高、動靜態剛性好。機床配置雙氣動卡盤、排式刀架,主軸內孔最大過棒料直徑φ340,特別適用于對套管、鉆桿類零件的直線、斜線、圓弧、公英制螺紋、API圓形扣、API偏梯形扣和其它殊扣形螺紋的加工。
產品特點:

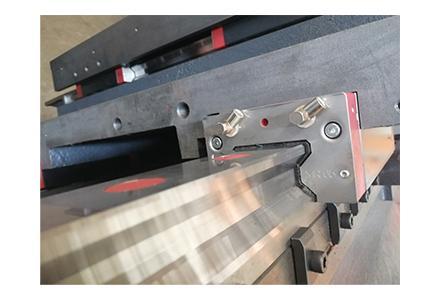

1) 采用高強度鑄鐵整體斜床身,強度高吸震性好;多次時效處理,有效抑制了加工過程中切削力導致的變形和應力。采用寬跨距進口直線圓柱滾動導軌,機床承受載荷大,動態響應好,消除了低速爬行,具有良好的精度保持性好。
2) 主軸為高精密通孔式主軸,采用國產大直徑精密雙列圓柱滾子軸承和雙向角接觸球軸承組合排列,剛性好、精度高,采用強制油潤滑,在恒溫、凈化環境下裝配,并經過精密靜平衡測試,可保證主軸運轉平穩。

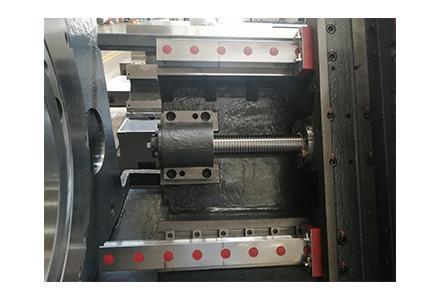

3) X、Z軸滾珠絲杠采用漢江絲杠,支撐軸承采用日本NSK絲杠專用軸承,大大提高了絲杠的剛度和抗熱變形能力,并使進給精確度大幅度提高。
4) 刀架采用排式刀架,換刀迅速、可靠。
5) 配前置式雙氣動卡盤,工件夾緊可靠。
6) 線軌、滾珠絲杠副采用集中自動稀油潤滑,各個節點配有定量式分油器,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,有效的減小摩擦阻力,提高了運動精度,保證了滾珠絲杠副和線軌的使用壽命。
7) 機床電氣柜密封性好,具有電器柜空調,確保機床高溫、高濕環境下數控系統工作正常。
適用行業:
適用于石油、工程機械等行業。
項 目 |
單位 |
QK1235 |
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
φ880 |
床鞍上最大回轉直徑 |
mm |
φ540 |
|
最大加工長度 |
mm |
750 |
|
最大接箍直徑 |
mm |
φ508 |
|
最大管子直徑 |
mm |
φ340 |
|
主 軸 |
氣動卡盤直徑 |
mm |
φ730 |
主軸中心高 |
mm |
1290 |
|
主軸通孔直徑 |
mm |
φ355 |
|
主軸轉速 |
r/min |
30--320 |
|
主電機功率 |
kw |
45 |
|
床 鞍 |
傾斜角度 |
DEG |
60° |
移動距離 X/Z |
mm |
380/800 |
|
快速移動速度 X/Z |
m/min |
8/12 |
|
伺服電機扭矩 X/Z |
Nm |
20/20 |
|
刀 架 |
刀位數 |
|
2/4 |
刀具尺寸 (車削/鏜孔) |
mm |
32×32/φ80 |
|
其 它 |
電源 |
kVA |
70 |
體積(長X寬X高) |
mm |
4660x2520x2430(不含排屑器) |
|
總重量 |
kg |
14000 |
