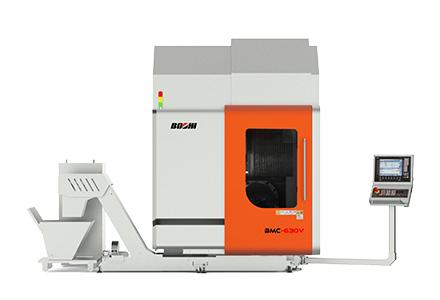

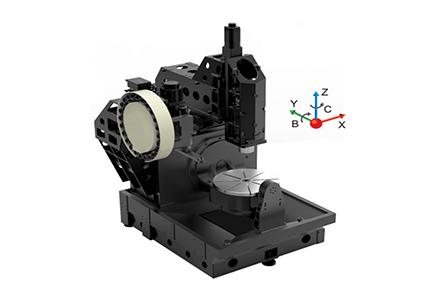

BMC-630V五軸立式加工中心采用穩定的C型結構,高剛性的底座,以支撐搖擺的B、C軸旋轉,X/Y軸使用十字滑臺的設計,標配高速電主軸、直驅數控轉臺,可用于復雜曲面、多面體零件等精密銑加工。
產品特點:
1)西門子840D數控系統;
2)五軸聯動銑加工,精密切削復雜零件,一次裝夾,減少工作量;
3)B、C轉臺雙直驅回轉軸,內置大扭矩力矩電機,高精度,高動態響應,精度保持性好;

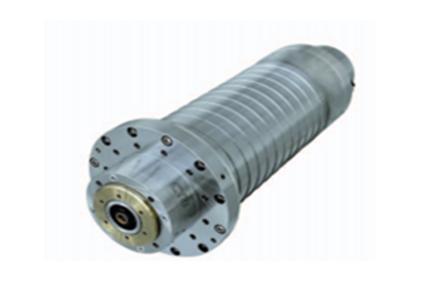

4)銑削主軸采用BT40-12000r/min,扭矩70Nm,大幅提高加工效率及加工精度,降低機床噪音和振動;
5)主軸采用外置式水冷機循環冷卻,控制主軸溫升;
6)采用24圓盤刀庫,結構緊湊、性能可靠,換刀迅速;
7)精密高速滾柱導軌,滾珠絲杠,進口絲杠軸承,保證機床剛性和精度;
8)線性導軌和滾珠絲杠采用集中式微量油脂潤滑系統,解決廢油污染問題,避免油液混合造成切削液變質問題,延長維護周期。
適用行業:
適用于新能源汽車電機、變速箱、發動機、模具、機器人、醫療器械等制造業。
項目 |
單位 |
規格 |
|
行程 |
X軸(左/右) |
mm |
600 |
Y軸(前/后) |
mm |
450 |
|
Z軸(上/下) |
mm |
400 |
|
B軸(傾斜) |
° |
-35~+110 |
|
C軸(回轉) |
° |
360 |
|
主軸端面至工作臺距離 |
mm |
150-550 |
|
工作臺 |
直徑 |
mm |
630 |
最大承重(水平) |
kg |
500 |
|
最大承重(垂直) |
kg |
300 |
|
T型槽(寬度×槽數) |
mm |
14H8×8 |
|
主軸 |
額定扭矩 |
Nm |
70 |
額定轉速 |
rpm |
1500 |
|
最高轉速 |
rpm |
12000 |
|
主軸錐孔 |
|
BT40 |
|
額定功率 |
kW |
11 |
|
進給速度 |
快移速度(X/Y/Z) |
m/min |
36 |
快移速度(B/C) |
r/min |
50 |
|
切削進給速度(X/Y/Z) |
m/min |
20 |
|
切削進給速度(B/C) |
r/min |
30 |
|
刀庫 |
刀柄型號 |
|
BT40 |
刀具容量 |
pcs |
24 |
|
最大刀具直徑(滿刀) |
mm |
80 |
|
最大刀具直徑(鄰空) |
mm |
120 |
|
最大刀具長度 |
mm |
300 |
|
最大刀具重量 |
kg |
8 |
|
電機 |
X/Y/Z電機額定功率 |
kW |
2.2 |
B軸 |
kW |
13.3 |
|
C軸 |
kW |
3.7 |
|
電源 |
電壓 |
V |
380 |
相數 |
|
三相五線 |
|
頻率 |
Hz |
50 |
|
滿載電流 |
A |
75 |
|
容量 |
kVA |
45 |
|
機床尺寸 |
體積(長×寬×高) |
mm |
3750×2800×2850 |
機床重量 |
凈重 |
kg |
6500 |
