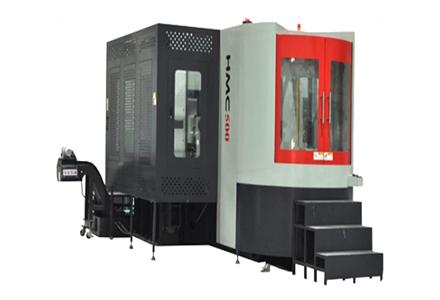

HMC500精密臥式加工中心采用正T型結構,整體式底座、大跨距雙層壁立柱、三軸重載滾柱導軌,整機結構剛性高。強制冷卻直聯主軸,機床精度穩定。配備雙托盤自動工件交換系統,適用于箱體、盤類、板殼、機座等零件的批量多面機械加工,也適用于各種模具的精加工。
產品特點:
1)機床整體為正T型結構,高強度整體式鑄鐵底座,立柱采用大跨距階梯式導軌布局,精度保持性優良。
2)整機采用高剛性設計,主要結構經應力應變及有限元分析。

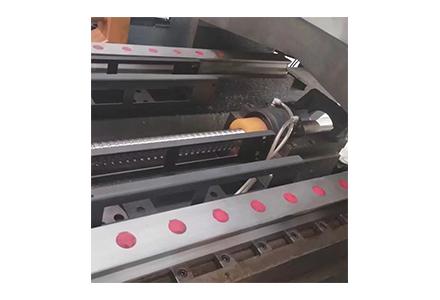

3)三軸采用重載型滾柱直線導軌,動態響應性能好,精度保持性高。保證加工運動的高速、高精度和高剛性。
4)高速高精度氣動主軸箱自重平衡系統,高速穩定性好。
5)液壓鏈?zhǔn)降稁?,承載能力大,穩定高。
6)雙托盤工件自動交換系統,可提高加工效率高。
7)內置雙螺旋后排式排屑器,排屑能力大,結構緊湊;冷卻水箱采用分離式,移動、清潔方便。
適用行業:
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
項目 |
單位 |
HMC500 |
|
移 動 |
X軸 |
mm |
850 |
Y軸 |
mm |
700 |
|
Z軸 |
mm |
800 |
|
主軸端到工作臺中心的距離 |
mm |
70-870 |
|
主軸中心到托盤頂部的距離 |
mm |
75-775 |
|
工 作 臺 及 托 盤 |
工作臺尺寸 |
mm |
500×500 |
工作臺分度 |
Deg |
360×1°(0.001°) |
|
工作臺類型 |
|
螺紋孔型24-M16 |
|
工作臺承載能力 |
kg |
500 |
|
最大工件尺寸,回轉直徑 |
mm |
Ф750,H850 |
|
托盤交換型式 |
|
旋轉式 |
|
托盤交換時間 |
s |
12 |
|
托盤個數 |
|
2 |
|
工作臺離地面距離 |
mm |
1150 |
|
工作臺最大承載扭矩 |
Nm |
2250 |
|
主 軸 |
主軸最高轉速 |
r/min |
7000 |
主軸功率 |
kW |
15/18.5 |
|
主軸扭矩 |
Nm |
95.4/117 |
|
錐孔 |
|
BT50 |
|
主軸冷卻方式 |
|
強制冷卻 |
|
進 給 |
導軌 |
|
滾柱線性導軌 |
進給電機扭矩X/Y/Z |
Nm |
30/30/30 |
|
快速進給速度X/Y/Z |
m/min |
36/36/36 |
|
切削進給速度X/Y/Z |
m/min |
12 |
|
絲杠冷卻 |
|
強制冷卻 |
|
三軸光柵 |
|
選配 |
|
刀 具 裝 置 |
刀具容納數 |
把 |
40 |
刀具交換方式 |
|
機械手 |
|
刀具選擇方式 |
|
雙向 |
|
刀具最大重量 |
kg |
25 |
|
最大刀具直徑(滿刀/鄰空) |
mm |
125/250 |
|
最大刀具長度 |
mm |
350 |
|
刀柄型式 |
|
MAS403 BT50 |
|
拉釘型式 |
|
MAS403 P50T-1(45°) |
|
換刀時間(T-T)(C-C) |
s |
3.5/7.5 |
|
精 度 |
定位精度 |
mm |
0.010 |
配光柵尺定位精度 |
mm |
0.008 |
|
重復定位精度 |
mm |
0.008 |
|
配光柵尺重復定位精度 |
mm |
0.005 |
|
工作臺分度定位精度 |
″ |
12 |
|
工作臺重復分度定位精度 |
″ |
7 |
|
其 它 |
數控系統 |
|
FANUC 0i-MF |
氣源 |
MPa |
0.6-0.8 |
|
切削液槽容量 |
L |
500 |
|
電源 |
kW |
50 |
|
機床外形尺寸 |
mm |
5150×3845×2975 |
|
機床重量 |
kg |
20000 |
