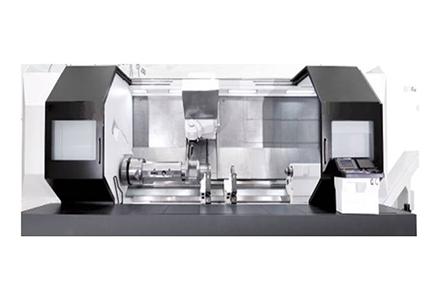

BHR1000V系列是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有X、Y、Z、B、C五軸,可實現各種車、銑、鏜、鉆、銑齒、磨等復合加工;尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析,開發相關附件為每個用戶提供可定制的有效的整體解決方案。
產品特點:
1)主軸箱采用雙電機主從模式,連接齒輪箱,雙檔變速,主電機功率可選擇,主軸夾緊力可調;
2)X、Y、Z、C各軸均配置雙電機,傳遞扭矩大,移動速度快;五軸全閉環控制,加工精度高;
3)一次裝夾完成多道工序加工,裝夾誤差少,生產效率高;

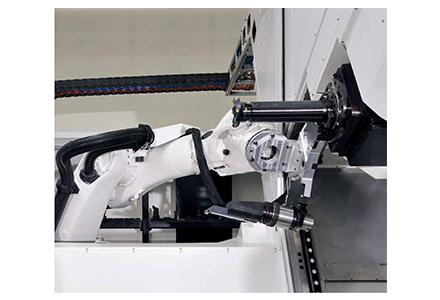

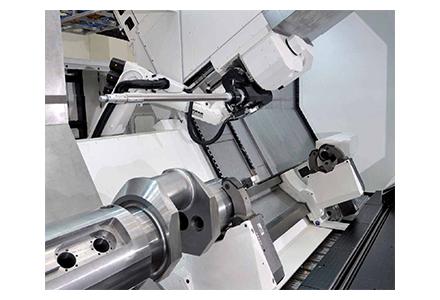

4)采用倉儲式刀庫,配備KUKA機器人實現刀具及附件頭的快速更換,刀具更換快,刀庫容量擴充方便;

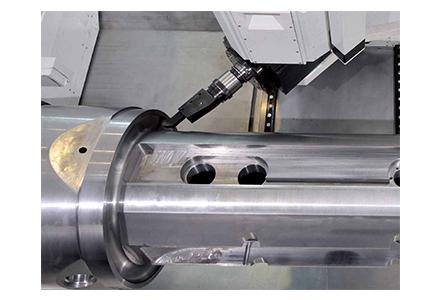

5)擅長于深孔加工,最大加工孔深可達1500mm。
適用行業:
1)能源領域:汽輪機及水電方面的軸類工件;
2)大型船用柴油機領域:凸輪軸,曲軸等;
3)齒輪箱:風電齒輪箱的傳動零件和礦山機械的齒輪箱傳動零件等。
|
項目 |
單位 |
BHR1000V |
加工 范圍 |
床身上最大回轉直徑 |
mm |
1020 |
兩頂尖距離 |
mm |
2000/3000/4000/5000/6000 |
|
工件最大重量 |
kg |
10000 |
|
車削 主軸 |
電機功率 |
kW |
28+28/46+46 |
最高轉速 |
rpm |
1650/1260 |
|
最大扭矩 |
Nm |
7700/11130 |
|
卡盤直徑 |
mm |
500/630/800 |
|
前端軸承直徑 |
mm |
260 |
|
主軸通孔直徑 |
mm |
185 |
|
主軸頭型式 |
|
A2-15 |
|
C軸 |
最高轉速 |
rpm |
40 |
最大扭矩 |
Nm |
8350 |
|
銑削 主軸 |
電機功率 |
kW |
27/30/46/52 |
最高轉速 |
rpm |
5000/3000 |
|
最大扭矩 |
Nm |
261/291/630/712 |
|
刀柄型式 |
|
HSK-A63/CaptoC6 HSK-A100/CaptoC8 |
|
前端軸承直徑 |
mm |
100/130 |
|
內冷壓力 |
bar |
70 |
|
B軸 |
最高轉速 |
rpm |
16 |
最大扭矩 |
Nm |
1780/2430 |
|
鼠牙盤分度角度 |
º |
2.5/1 |
|
最小分度角度 |
º |
0.001 |
|
擺角范圍 |
º |
-110/+90 |
|
X軸 |
快進速度 |
m/min |
40 |
最大進給力 |
N |
13050/27000/39000 |
|
行程 |
mm |
1130 |
|
Y軸 |
快進速度 |
m/min |
40 |
最大進給力 |
N |
14500/28500 |
|
行程 |
mm |
550 |
|
Z軸 |
快進速度 |
m/min |
30 |
最大進給力 |
N |
28800 |
|
尾座 |
套筒直徑 |
mm |
260 |
套筒行程 |
mm |
250 |
|
其他 |
刀庫容量 |
|
40/60/80/120 |
數控系統 |
|
西門子840D SL |
