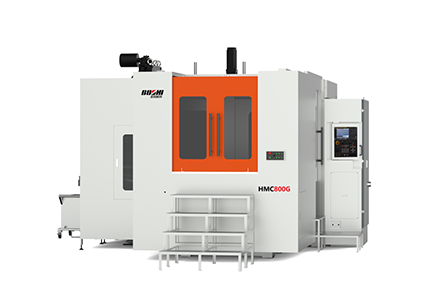

HMC800G臥式加工中心采用正T型結構,整體式底座,大跨距雙層壁立柱,三軸采用重載滾柱導軌,整機結構剛性高。機床采用強制冷卻絲杠軸承,強制冷卻皮帶主軸,有力保證了機床的精度穩定性。機床能用于箱體、盤類、板殼、機座等零件的批量多面機械加工,也適用于各種模具的精加工。
產品特點:
1)床身及主體結構:整機采用正T型結構,高強度整體式鑄鐵底座,大跨距立柱,吸震性好,精度保持性優良,采用高剛性設計,主要結構經應力應變及有限元分析;

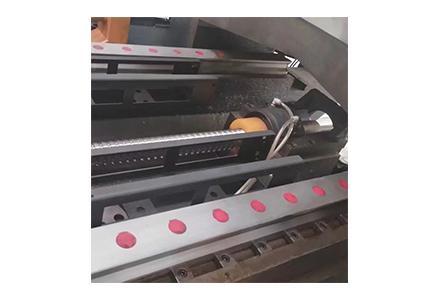

2)進給機構:三軸采用高剛性滾柱重負荷精密級直線導軌,動態響應性能好,精度保持性高。保證加工運動的高速、高精度、高剛性和高穩定性;

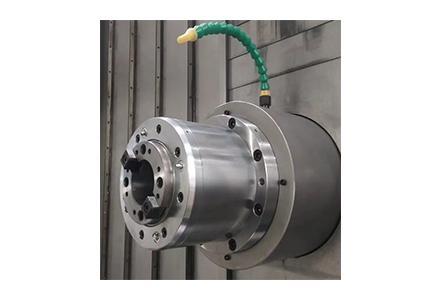

3)主軸系統:主軸采用皮帶+雙速減速機式傳動,加工扭矩大,表面佳。主軸箱自重平衡系統,高速穩定性好;

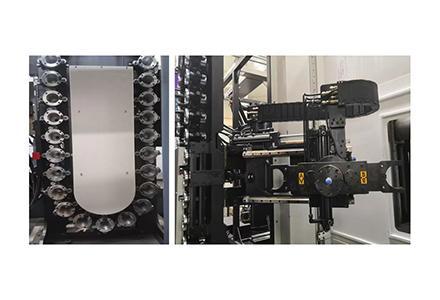

4)刀 庫:鏈?zhǔn)降稁欤休d能力大,穩定性高;
5)排屑系統:內置雙螺旋后排式排屑器,排屑能力大,結構緊湊;
6)冷卻系統:冷卻水箱采用分離式,移動、清潔方便;
7)潤滑系統:導軌、滾珠絲杠副采用集中自動稀油潤滑,各個節點配有定量式分油器,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,有效的減小摩擦阻力,提高了運動精度,保證了滾珠絲杠副和導軌的使用壽命;
8)系統配置:高檔數控系統,集中式機床操作面板,使操作更加方便、快捷;
9)防 護:機床采用符合安全標準的防護,既防止冷卻液飛濺、又保證操作安全、外觀宜人。
適用行業:
適用于汽車、模具、通訊、醫療器材等行業。
項目 |
HMC800G |
|
移 動 |
X軸 |
1350 |
Y軸 |
1080 |
|
Z軸 |
1100 |
|
主軸端到工作臺中心的距離 |
150-1250 |
|
主軸中心到工作臺頂部的距離 |
95-1175 |
|
工 作 臺
|
工作臺尺寸 |
800×800 |
工作臺分度(Deg) |
360×1° |
|
工作臺承載能力 |
2000 |
|
最大工件尺寸回轉直徑 |
Ф1300,H1300 |
|
主 軸 |
主軸轉速(r/min) |
6000 |
主軸功率(kW) |
22/26(FANUC)、22(西門子) |
|
主軸扭矩(Nm) |
560/664(FANUC)、560(西門子) |
|
錐孔 |
BT50 |
|
主軸冷卻 |
強制冷卻 |
|
主軸冷卻出水形式 |
端面環噴,選配中心出水 |
|
進 給 |
導軌 |
滾柱線性導軌 |
進給電機X/Y/Z(kW) |
7/7/7(FANUC)、7.1/7.1/7.1(西門子) |
|
快速進給速度X/Y/Z(m/min) |
32/32/32 |
|
切削進給速度X/Y/Z(mm/min) |
12000 |
|
絲杠直徑X/Y/Z(mm) |
50/50/50 |
|
三軸光柵 |
選配 |
|
刀 具 裝 置 |
刀具容納數(把) |
40 |
刀具交換方式 |
機械手 |
|
刀具選擇方式 |
雙向 |
|
刀具最大重量 |
25(質心距刀柄端面需小于100mm) |
|
最大刀具直徑(滿刀/鄰空) |
120/240 |
|
最大刀具長度 |
400 |
|
刀柄型式 |
BT50 |
|
精度 |
定位精度 |
0.012 |
重復定位精度 |
0.009 |
|
工作臺分度定位精度 |
14 |
|
工作臺重復分度定位精度 |
8 |
|
其 它 |
數控系統 |
FANUC 0i-MF(3) |
氣源(MPa) |
0.6-0.8 |
|
切削液槽容量(L) |
600 |
|
電源(kW) |
70 |
|
機床外形尺寸(不含腳踏板、排屑器、接屑車、液壓站等) |
5400×5200×3900 |
|
機床重量 |
23000 |
