CK7530系列
產品介紹:

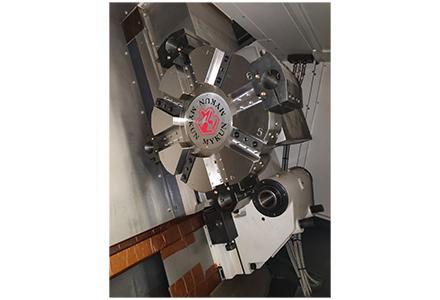

CK7530系列數控車床,其整機的強度、動靜態剛度、主要部件的機械結構、防護冷卻、安全性等設計先進。該系列機床采用高強度鑄鐵鑄造、床身+底座結構、傾斜導軌,高精密通孔式主軸結構、抗振性設計以及廣域型交流主軸電機,主軸軸承及進給絲杠及軸承等關鍵部件均采用世界名牌產品,配備多工位轉塔刀架,就近換刀,轉位精度高,分度速度快。機床選配日本FANUC 0i-TF(1)、德國西門子、等數控系統,也可選配國內外其它名牌系統,機床液壓件、潤滑單元、卡盤均選用國內外優質產品。

機床外觀設計新穎,面板操作方便,全封閉防護,防三漏效果尤其明顯。綜合其大功率、高精度、高性能等特點,該系列機床無疑是同類機型中最具實力的產品。

產品特點:

1) 采用60°斜角床身+底座結構(CK7530F為45°整體式床身)。導軌采用大跨距、高剛度、寬矩形淬硬導軌,進給精度高、剛性好。多次時效處理,有效抑制了加工過程中切削力導致的變形和應力。

 2) 主軸箱采用大直徑精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列,主軸啟動快速、平穩,具有極好的剛度和低速下的大扭矩。通過精心的裝配、動平衡校正及跑合測試,使主軸達到最理想的精度,具有溫升低,熱變形小、精度高的特點,在長期工作時保持主軸軸線的相對穩定。

3) X/Z軸采用伺服電機驅動,滾珠絲杠采用預拉伸螺母結構,支承軸承采用進口角接觸專用軸承,大大提高了絲杠的剛度和抗熱變形的能力,并使進給精確度大幅度提高。

4) 液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外,均可腳踏控制,方便快捷;液壓壓力調整均采用面板式旋扭操作,表盤顯示,調整安全、方便。

5) 導軌、滾珠絲杠副采用中央集中自動稀油潤滑,各個節點配有定量式分油器,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,有效的減小摩擦阻力,提高了運動精度,保證了滾珠絲杠副和導軌的使用壽命。



適用行業:

適用于汽車、石油、模具、工程機械、醫療器材、儀器儀表等行業。



技術規格:

項目

單位

CK7530.800

CK7530F

CK7530

CK7530.2000

CK7530.3000

加工范圍







床身上最大回轉直徑

mm

Φ670

Φ670

Φ670

Φ670

Φ670

床鞍上最大回轉直徑

mm

Φ470

Φ470

Φ470

Φ470

Φ470

最大車削直徑

mm

Φ600/(12工位液壓刀架Φ550)

Φ600/(12工位液壓刀架Φ550)

Φ600/(12工位液壓刀架Φ550)

Φ600/(12工位液壓刀架Φ550)

Φ600/(12工位液壓刀架Φ550)

最大車削長度

mm

800

800后排

1500

2000

3000

最大棒料直徑

mm

Φ90

Φ90

Φ90

Φ90

Φ90

主軸







主軸頭型式



A2-8

A2-8

A2-8

A2-8

A2-8

主軸通孔直徑

mm

Φ105

Φ105

Φ105

Φ105

Φ105

卡盤直徑

mm

Φ305

Φ305

Φ305

Φ305

Φ305

主軸轉速

r/min

25-2500

25-2500

25-2500

25-2500

25-2500

主電機功率(連續/30分鐘)

kW

22/30

22/30

22/30

22/30

22/30

尾座



套筒直徑

mm

Φ110

Φ110

Φ110

Φ110

Φ110

套筒行程

mm

150

150

150

150

150

頂尖錐度(標準/活主軸結構)



莫氏 No.6/5

莫氏 No.6/5

莫氏 No.6/5

莫氏 No.6/5

莫氏 No.6/5

進給



移動距離X/Z

mm

325/880

325/880

325/1550

325/2050

325/3080

快速移動速度  X/Z

m/min

12/16

12/16

12/16

12/16

12/12

刀架



刀位數



8/12

8/12

8/12

8/12

8/12

刀具尺寸 (車削/鏜孔)

mm

32×32/Φ50

32×32/Φ50

32×32/Φ50

32×32/Φ50

32×32/Φ50

其他



床身傾斜角度



60°

45°

60°

60°

60°

電源

kVA

60

60

60

60

60

體積(長×寬×高)(不含排屑器)

mm

3820×2100×2152

3900×2160×2300

4822×2130×2300

5320×2130×2180

7060×2130×2180

總重量

kg

8300

8600

9730

12000

14200
